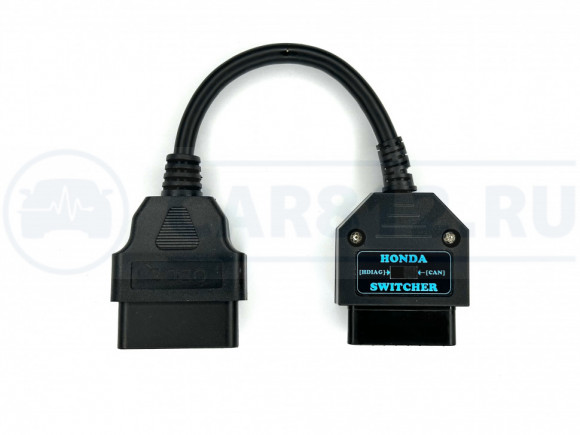

Переходник SWITCHER HONDA

предназначен для подключения интерфейса N3LINE к автомобилям Honda, у которых диагностический разъем стандарта OBD-II.

На переходнике расположен переключатель, положение которого выбирается в зависимости от того, присутствует ли на автомобиле CAN-шина или нет.

Если на автомобиле CAN шина присутствует, то на диагностическом разъеме OBD-II обязательно присутствуют оба контакта 6 и 14. Если CAN-шины нет, то, как правило, на диагностическом разъеме присутствует только один контакт 14. В этом случае на данный контакт выведена специализированная диагностическая шина HDIAG. Иногда шина HDIAG расположена на контакте 1 разъема OBD-II.

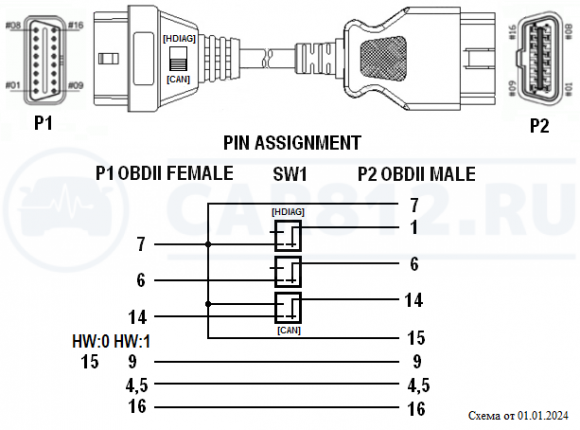

Переходник функционирует следующим образом:

• В положении переключателя [HDIAG], на выходе переходника замыкаются вместе выводы 7,15,14 и на эти выводы идет сигнал K-LINE от интерфейса N3LINE. CAN-шина с выхода N3LINE при этом на выход переходника не поступает.
• В положении переключателя [CAN], выходы K-LINE и CAN N3LINE поступают на выход переходника на выводы 1,7,15 и 6,14 соответственно.
