​Кабель Boot / Bench Сканматик 2 Pro, SM2 pro + PCMflash (Китай)

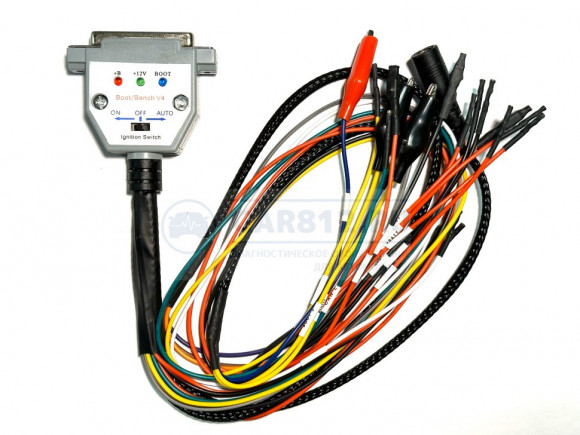

Кабель Boot / Bench Сканматик 2 Pro, SM2 pro + PCMflash для работы с блоками управления на столе.

Имеет ручное и автоматическое питание через L шину, Boot pin. Все провода промаркированы

Проверен на 53, 58, 71, 77, 80, 86, 89 модулях PCM flash, Bosch MG1/MD1 BENCH модуле BitBox и других флешерах.

Присутствует индикация состояния питания, управление питанием и сигналами ручное и автоматическое.
Для работы с кабелем требуется внешний источник питания.

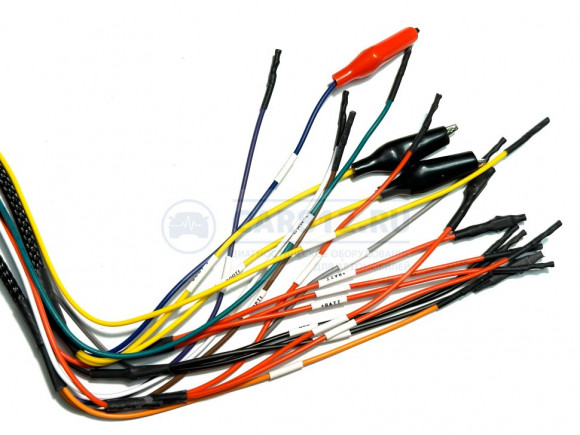

Назначение проводов:

• +12в - красный (2 больших и 2 малых контакта)
• GND - черный (1 большой и 2 малых контакта)
• BAT+ - красный (1 большой и 2 малых контакта)
• CAN H - белый (1 малый контакт)
• CAN L - зеленый (1 малый контакт)
• K-Line - жёлтый (1 малый контакт)
• L-Line - серый (1 малый контакт)
• GPT1 - коричневый (1 средний контакт)
• GPT2 - оранжевый (1 средний контакт)
• VPP - фиолетовый (1 малый контакт)
• VPROG_AUX - розовый (1 малый контакт)
• BOOT1 - желтый (крокодил)
• BOOT2 - желтый (крокодил)
