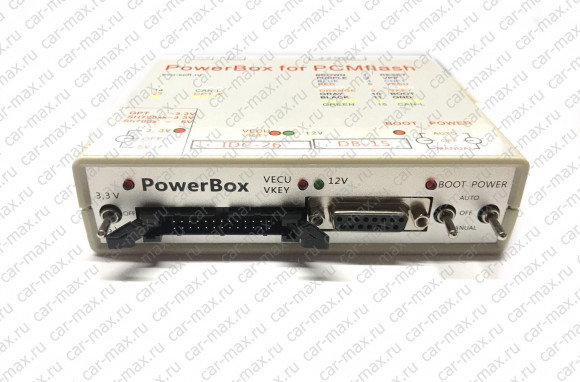

PowerBox для PCMflash
предназначен для подключения блоков управления к загрузчику программного обеспечения «на столе» и автоматической (если поддерживает загрузчик и адаптер J2534) или ручной коммутации напряжений питания и формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCHDOG.
Совместим в автоматическом режиме с загрузчиками, которые используют для управления: BOOT - OEM12, 12 контакт OBD-II.
Управление подачей питания - L-LINE, 15 контакт OBD-II.Органы управления:
- Прибор оснащен тремя переключателями для обеспечения работы в разных режимах.
- Переключатель POWER, управление питанием ( OFF- отключено питание , MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы, AUTO, в данном режиме управление питанием производит загрузчик сигналом L-Line (15 контакт OBD-II))
- Переключатель BOOT, одновременное управление сигналами BOOT, RESET и CNF1 (3,3 вольта): OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-15. MANUAL, включено, подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам. AUTO, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-II, OEM12).
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
- RESET– 5,1 KОм (в ранние версии до s/n:2050 устанавливался 510 Ом )
- BOOT – 510 Ом
- CNF1 - 220 Ом
Шина CAN имеет терминальный резистор 120 Ом.
Для работы с процессорами Renesas, а также Tricore с GPT прибор оснащён переключателем, изменяющим уровни сигналов 3,3 вольта и 5 вольт.
Разъемы PowerBox :
- USB разъем
- DC разъем
- J2534 разъем
- DB-15 разъем
- IDC-26 разъем
